邁騰一鍵啟動功能失效

2018/1/3 11:53:25

車型信息

邁騰B71.8T

故障現象

全新邁騰使用插入鑰匙可以啟動發動機，按壓啟動按鈕儀表可以點亮起動機可以運作但無法啟動發動機，無鑰匙進入功能正常。

故障分析

故障可能產生的原因

1.鑰匙存在故障（如掉入水中或到摔壞）

2.J393和J764有故障

3.一鍵啟動按鍵E378故障

4.接線端和發動機啟動控制單元J942 故障

5.一鍵啟動相關線路供電和接地有故障

故障診斷過程

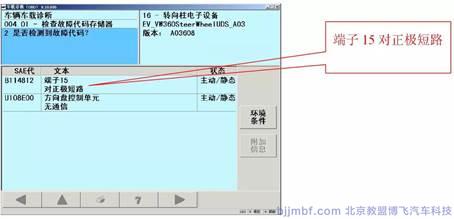

根據故障現象首先懷疑是防盜系統出現故障，導致使用E378 無法啟動發動機。使用5052 檢查網管系統：除發動機和轉向柱控制單元有故障碼，其它系統都顯示通訊正常。

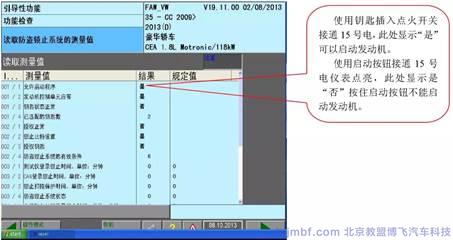

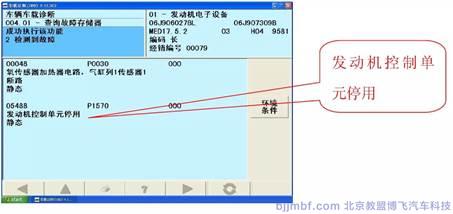

根據發動機系統的故障碼的提示，確定造成不能啟動的原因是防盜系統故障，讀取J393 防盜數據時發現異常，如下圖所示：

根據以上檢查，對發動機控制單元進行了在線匹配，匹配正常完成但故障現象依舊?？紤]此車的故障現象，無鑰匙進入功能是正常的，鑰匙插入點火開關啟動發動機也是正常的，不應是防盜系統個別硬件出現故障造成的，重點還是檢查E378 一鍵啟動系統。

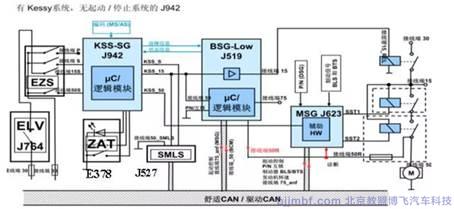

上圖是帶有一鍵啟動防盜系統的原理圖，帶有一鍵啟動系統的車型和沒有此系統的車型，最大的區別就是在點火開關、啟動按鈕和J527 之間加如一個J942 接線端和發動機啟動控制單元。

? ? ? 點火開關和啟動裝置按鈕都能操縱車輛，點火開關的“S”觸點，15號電和50啟動信號通過J942接線端和發動機啟動控制單元，接通相應的端子到J527轉向柱控制單元中。以后的防盜驗證與不帶一鍵啟動的車型一樣。同時啟動按鈕兩個輸入端子傳輸?shù)男盘柋仨毾嗤?，否則J942接線端和發動機啟動控制單元以不可靠信號處理，J942處J519的監控下啟動應急程序，啟動裝置按鈕功能失效，只能以鑰匙啟動發動機。

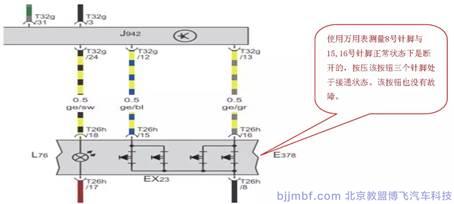

? ? ? 根據對原理圖的分析，首先檢查E378開關是否正常，根據電路檢查其端子信號是否正常。

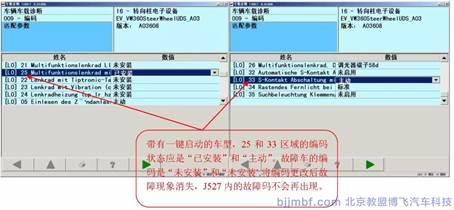

車輛用鑰匙可以正常啟動，目前其他系統部件都沒有發現問題，應是J942有故障了。更換了新的J942故障現象仍然依舊。啟動按鈕和J942都排除后最后就只剩下J527沒有檢查了，此時想起了J527系統報出的故障碼：端子15對正極短路，起初沒有對這個故障碼引起重視。J527在裝備有一鍵啟動的車型中承擔了更多的信號輸送任務。檢查了J527的相關供電接地線路沒有發現異常，但在檢查編碼時發現當前J527的編碼和不帶一鍵啟動車型的編碼一樣。如下圖所示：
