故障里程: 38230

變速箱型號：OAW?

發動機型號：CDZA?

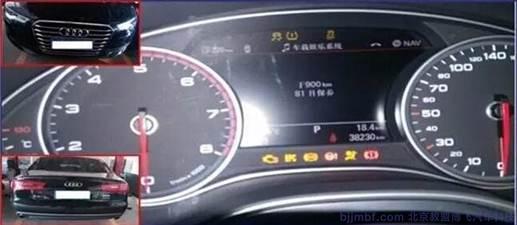

一輛12款?yuàn)W迪C7轎車，客戶報修轉向系統沉重，且儀表上方向盤紅色指示燈報警、并提示轉向系統故障、請勿繼續行駛的信息。

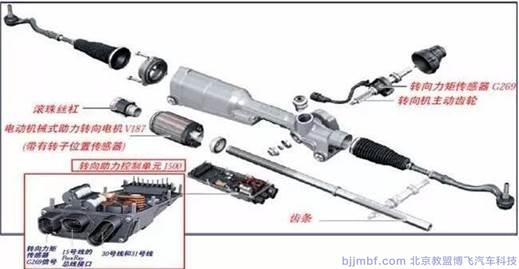

新款?yuàn)W迪C7 配備的轉向助力系統 與C6液壓機械式隨速助力轉向系統不同，采用純電子機械式隨速助力轉向系統，其結構原理與奧迪A7 Sportback是一樣的，通過一個與齒條同心的電機V187來實現驅動，齒條、電機、傳動機構是通過滾珠絲杠來驅動的。

電控單元和傳感器集成在轉向機上，結構小巧緊湊、能有效降低油耗、并能按實際工況改變助力的大小，車輛行駛中轉向助力的強度主要是根據轉向力矩、轉向角和車速來確定的。具體結構如下：

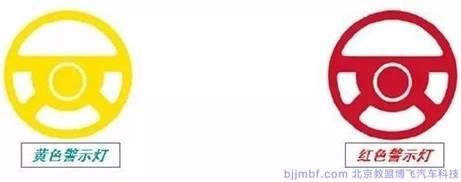

轉向系統自診斷故障指示的兩種狀態模式：

電子機械式轉向系統在沒有進行極限位置（端位匹配）學習的情況下（或?qū)W習值丟失），故障存儲器會記錄下與端位匹配相關的故障，且助力轉向功能會降至60%的水平，即轉向系統助力降低，儀表顯示屏上出現文字信息提醒駕駛員。

在成功完成端位匹配后，黃色指示燈會自動熄滅，故障存儲器內的記錄也會自動清除。

15號接線柱接通后，系統內部自檢，儀表控制單元J285會使該指示燈暫時亮起以檢查其功能，如系統無故障，幾秒后指示燈會熄滅。

自檢不正常、系統存有故障時，則紅色指示燈一直點亮，儀表屏上會顯示文字信息并存儲故障記錄，此時方向沉重，車輛就不易操控了，因?yàn)橹δ芤呀抵敛蛔?0%的水平、甚至徹底失靈。

因?yàn)檗D(zhuǎn)向系統的力矩傳感器、位置傳感器、電機、控制單元與方向機機械集成一體，上述元件即使出現單個故障點，也不可單獨更換，如有故障，則需更換方向機總成。

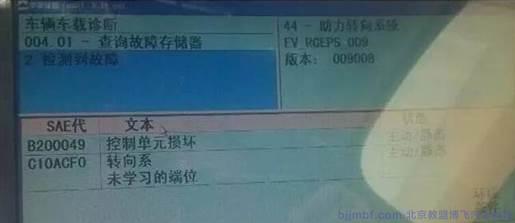

控制單元損壞與J500有關，端位未學習與位置傳感器故障有關，或?qū)W習數據丟失，但儀表顯示紅色警示燈，說明系統是真正存在故障的，必須檢修或更換，也就是說即使端位學習有故障，最多亮起黃色警示燈，所以第二個故障碼并不重要，重要的是第一個故障碼：控制單元損壞。

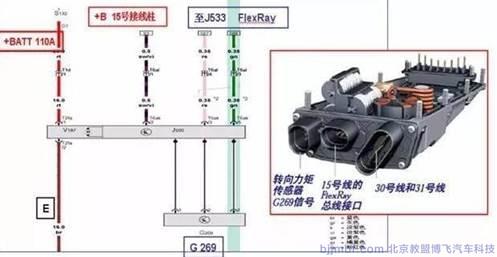

因?yàn)閂AS5054可以進入地址碼44實施診斷，且J500能夠存儲故障記錄，線路出問題可能性幾乎為零，即便如此，還是檢查了相關控制線路，結果一切良好。

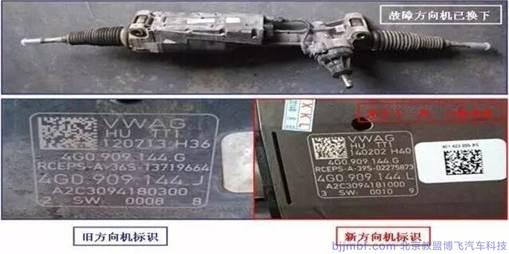

初步確定，故障出在助力控制單元J500上，所以需更換方向機總成。

查閱相關資料，找到兩個與電控機械式助力轉向系統相關的TPI升級行動，但技術背景與本故障不符：

1.48K5 升級電控機械式助力轉向系統控制單元的軟件服務行動

技術背景：對于在特定時間內生產的奧迪 A6，當發動機已經起動時，電控機械式助力轉向系統(EPS)可能會發出失真的控制信號；或者發動機一起動就發出失真信號。 組合儀表上會顯示該信號，以提醒駕駛員。

2.48K8 升級電控機械式助力轉向系統控制單元的軟件 - 售后服務行動

技術背景：對于在特定時期內制造的帶電控機械式助力轉向的奧迪車輛，當在直線行駛狀態下進行小幅轉向運動時，用戶偶爾會感覺到助力轉向系統提供的助力出現稍許異常情況。這種情況主要發生在冰點附近的溫度條件下。 這是舒適相關問題；因此沒有報警符號亮起。
